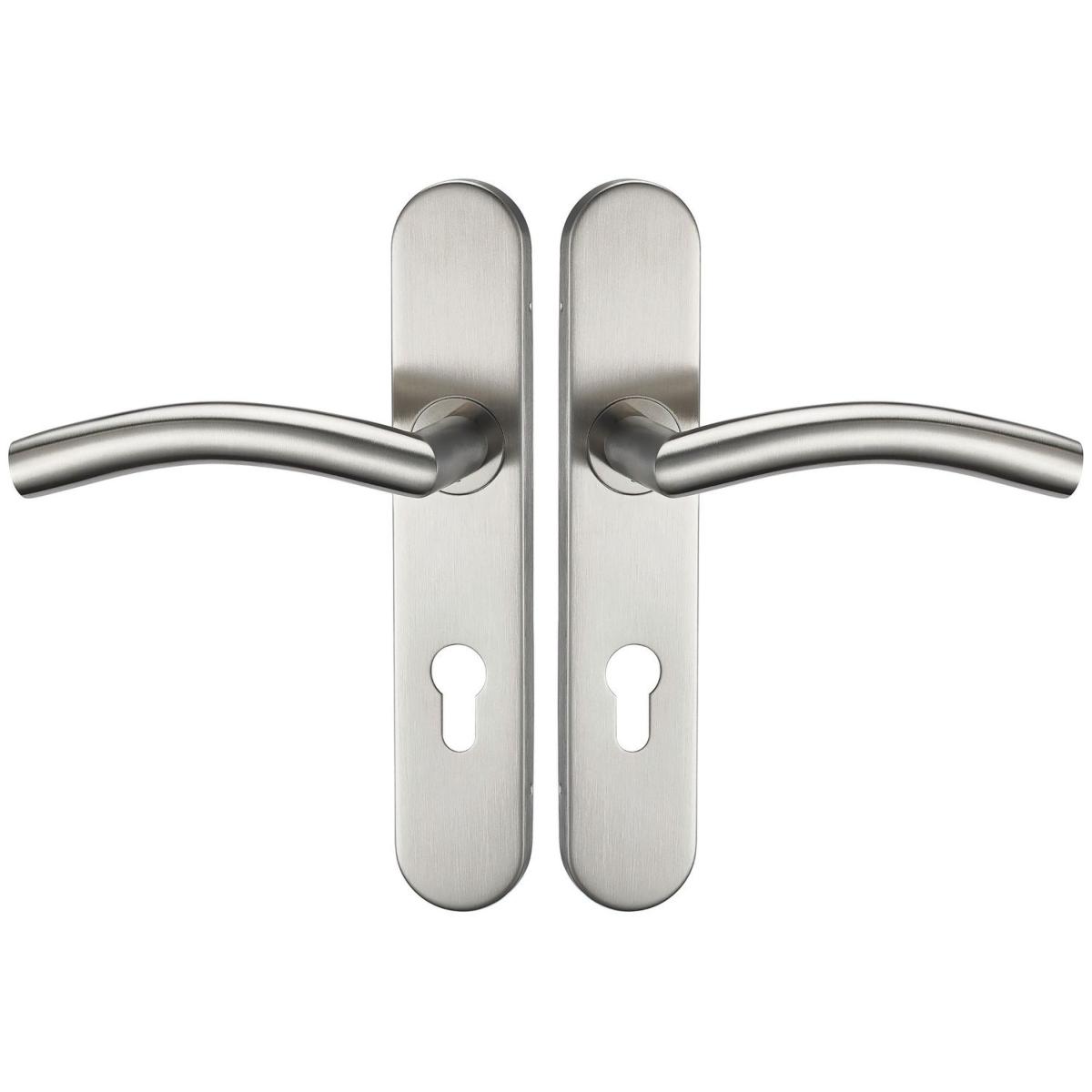

ENSEMBLE SUR PLAQUE ELA31 OPENLINE INOX CLE I

DESCRIPTION :

Pour porte de 50mm d'épaisseur maximum

Matière : inox.

Qualité : 304.

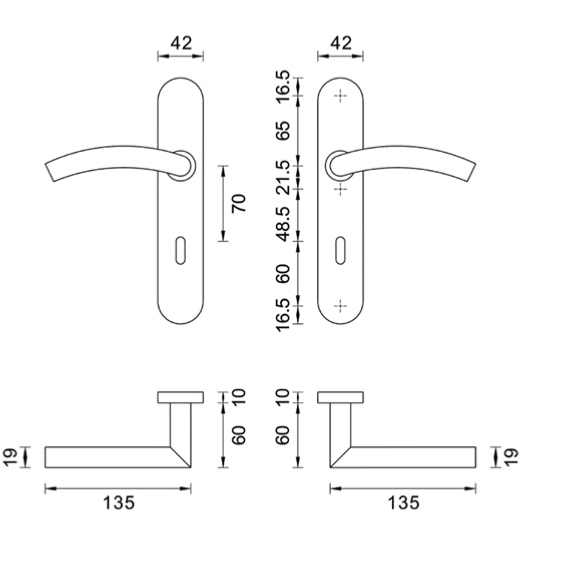

Béquille angle droit et courbe avec ressort de rappel :

- longueur : 135 mm,

- diamètre : 19 mm,

- saillie (hors plaque) : 60 mm.

Plaque bouts arrondis :

- hauteur : 228 mm,

- largeur : 42 mm,

- épaisseur : 10 mm.

Entraxe de fixation : 195 mm.

Entraxe de fonction : 70 mm.

Sous-construction en acier.

Carré :

- section : 7 mm,

- longueur : 115 mm avec butée de mise en place.

Serrage sur béquille par vis pointeau STHC (clé fournie).

Montage conseillé par vis à douille M4 traversante ou par vis bois (fournies).

Fonction clé I sans ressort pour serrure à relevage de béquille.
